熱塑性聚氨酯彈性體EPU同苯乙烯型熱彈體一樣，既可以用硫化劑，像橡膠那樣硫化交聯(lián)成型，也可以像熱塑性塑料那樣，在塑料加工設(shè)備上成型加工。TPU是由高分子聚酯或聚醚(Mw=1ooo-6000)軟段(A)和2~12個碳原子的二醇硬段(B)組成的嵌段線性聚合物(AB)n。AB鏈段之間用二異氰酸酯化學(xué)結(jié)合起來。
配方一
    1. 由己二酸、乙二醇和1，2-丙二醇(1 ：1.26 ：0.14摩爾比) 進行縮聚反應(yīng)制得分子量為1300-2500的聚己二酸乙二醇丙二醇酯0.lmol,加人到內(nèi)壁和攪拌器均涂有聚四氟乙烯的鐵制反應(yīng)器中。

    2. 添加0.1mol的1，4-丁二醇擴鏈劑，開動攪拌升溫至反應(yīng)溫度120~150℃并迅速加入巳預(yù)熱到80℃的0.2mol的MDI，快速攪拌3min,倒入已預(yù)熱的涂有硅酯的鋁盤中，于110~130℃下烘干3h, 造粒得到淺黃色的半透明產(chǎn)品，即TPU。

配方二

    1. 聚四氫呋喃醚1000g(羥值為50mgKOH/g,M^=2000)加熱到120℃,加人1，4-丁二醇1608、硅油208、二硫化鉬108，然后加AMDI600g,攪拌至MDI全部溶解。

    2. 反應(yīng)溫度降低到100℃，放置2min后，將物料傾倒在110~180℃的加熱板上，100min后取出，冷卻到室溫，經(jīng)切粒機切粒后，可供擠出機或注射機成型用。

    1.聚四氫呋喃100份重(羥值為106mgKOH/8，Mw=1060)預(yù)先在120℃下3x133.32Pa下脫水lh,加MDI48份重，攪拌反應(yīng)lOmin,加人苯二甲醇(擴鏈劑)10.76份重，再攪拌15min后，成高黏度的糊狀聚合物，倒入涂有離型劑硅油的容器內(nèi)，在180℃下烘8h后，成為熱塑橡膠。如在160℃、10MPa的壓力下熱壓成型，則成制品。采用苯二甲醇為擴鏈劑可提高耐熱性，其軟化點可達190℃ ，脆化點 -80℃ ，體電阻率為11 x 10[sup]14[/sup]Ω? cm。介電強度為500V/mil (lmil=25.4un)。

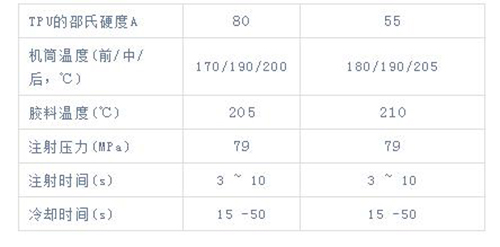

配方四：TPU直接用于注射成型的條件
